●高品質のプローブを採用：INGUN、QAなど。
● 構造材は帯電防止アクリル、ベークライト、グラスファイバーボード等を使用。
● 片面治具天板は二層構造と 4 軸位置決めを採用し、押し棒が正確に押し下げられ、部品を押しにくいことを保証します。
●両面治具の上型と下型には針が植えられており、上型と下型は高精度のリニアベアリングで位置決めされており、正確で耐久性があり、上型と下型の間の移動はプローブで移動できます。またはケーブル;
● 収縮キャビティ技術を採用して、プローブの精度を向上させます。
●電解コンデンサの逆挿入を検出する靜電容量極性三端子試験が可能です。
● スイッチ プローブを取り付けて、コネクタの逆および欠落部品をテストできます。
● HP TestJet、テスト、コネクタ、ソケット、IC 空気溶接を取り付けることができます。

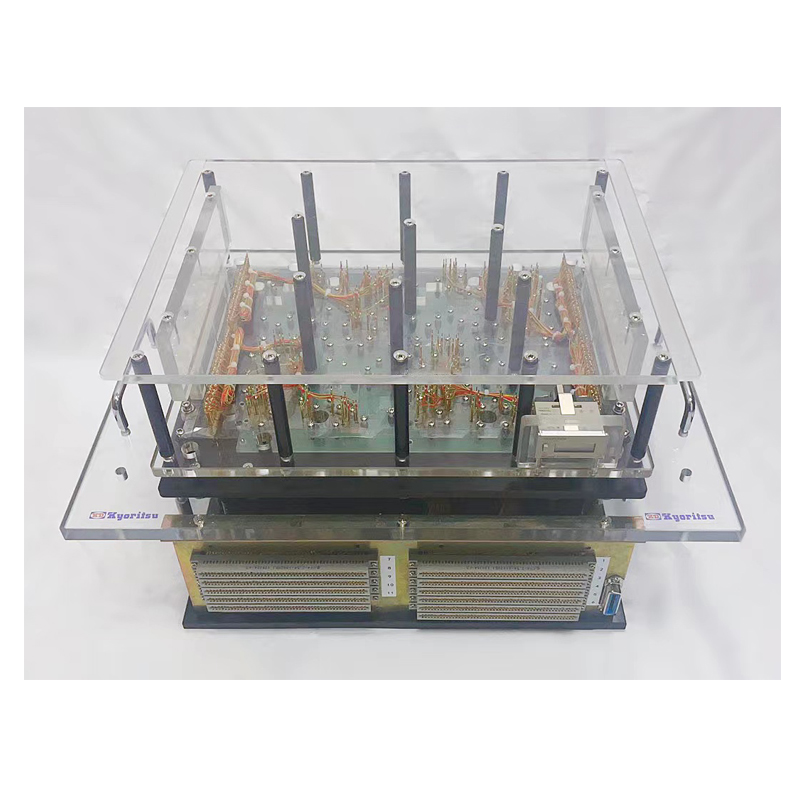

OKANO ICT治具是指專為OKANO（岡野）品牌的ICT測試設備設計的測試治具。?
ICT測試治具主要用于檢查在線元器件的電性能及電氣連接，檢測生產制造缺陷和元器件不良。 對于OKANO設備，其治具具有以下特點：
?設備兼容性?：ICT測試治具可適用于OKANO（岡野）等品牌的ICT測試機。?
?治具類型?：ICT治具有單面和雙面之分，采用可調培林座設計，方便保養和更換測試板。?
?制作工藝?：治具材料通常采用進口亞克力、電木板、纖維板等，并直接根據Gerber文件處理生成鉆孔文件，以保證鉆孔精度。?
?測試點要求?：兩被測點或被測點與預鉆孔的中心距不得小于0.050英寸（1.27mm），以大于0.100英寸（2.54mm）為佳。?
ICT測試治具單面/雙面測試治具配天板方便交換機種使用可調培林座,容易保養；使用壓克力＆電木＆fr4材質＆INGUN板材（或指定）；
根據客戶使用習慣采用Fabmaster＆宇柏林＆考迪分析軟件自動處理gerber文件，軟件自動生成鉆孔文件，保證鉆孔精度。測試程式自動生成，避免手工輸入出錯。ICT測試治具適用于tri、jet、newsys、okano、tescon、gwposhell、src、concord等ICT在線測試儀機型。
